Raspberry Pi HAT: Universal Keyboard Tester (UKT)

Wir haben in unserem Bereich Rework sehr häufig Tastaturen zur Aufbereitung. Hier reparieren wir alle Arten von Defekten; seien es beschädigte Leiterbahnen, der Tausch von Tastern oder einfach nur eine intensive Reinigung. Alle Maßnahmen erfordern einen dokumentierten 100% Test oder sogar eine "Entschlüsselung" von Matrixtastaturen. Hier kommt seit einiger Zeit unser Universal Keyboard Tester (UKT) zum Einsatz.

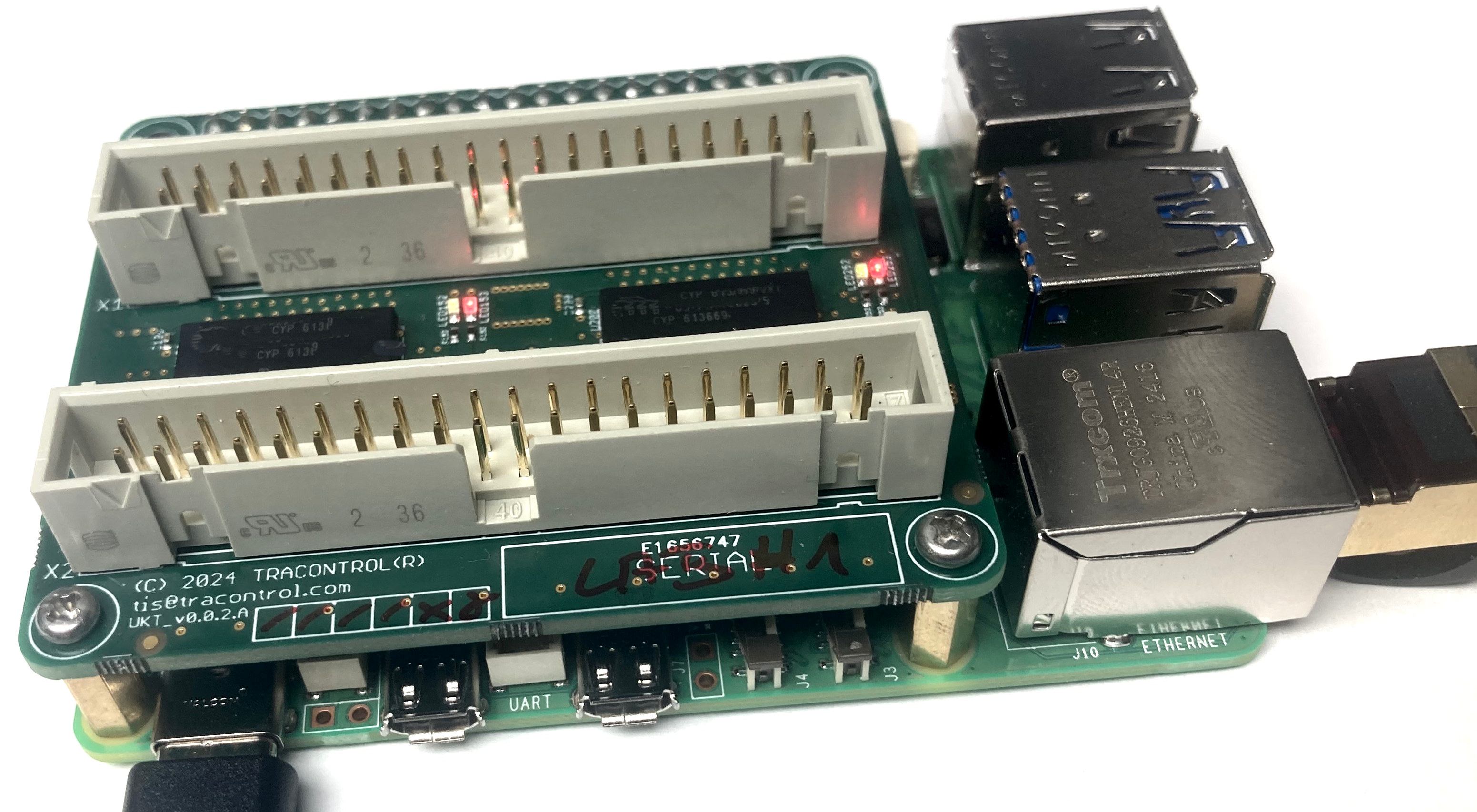

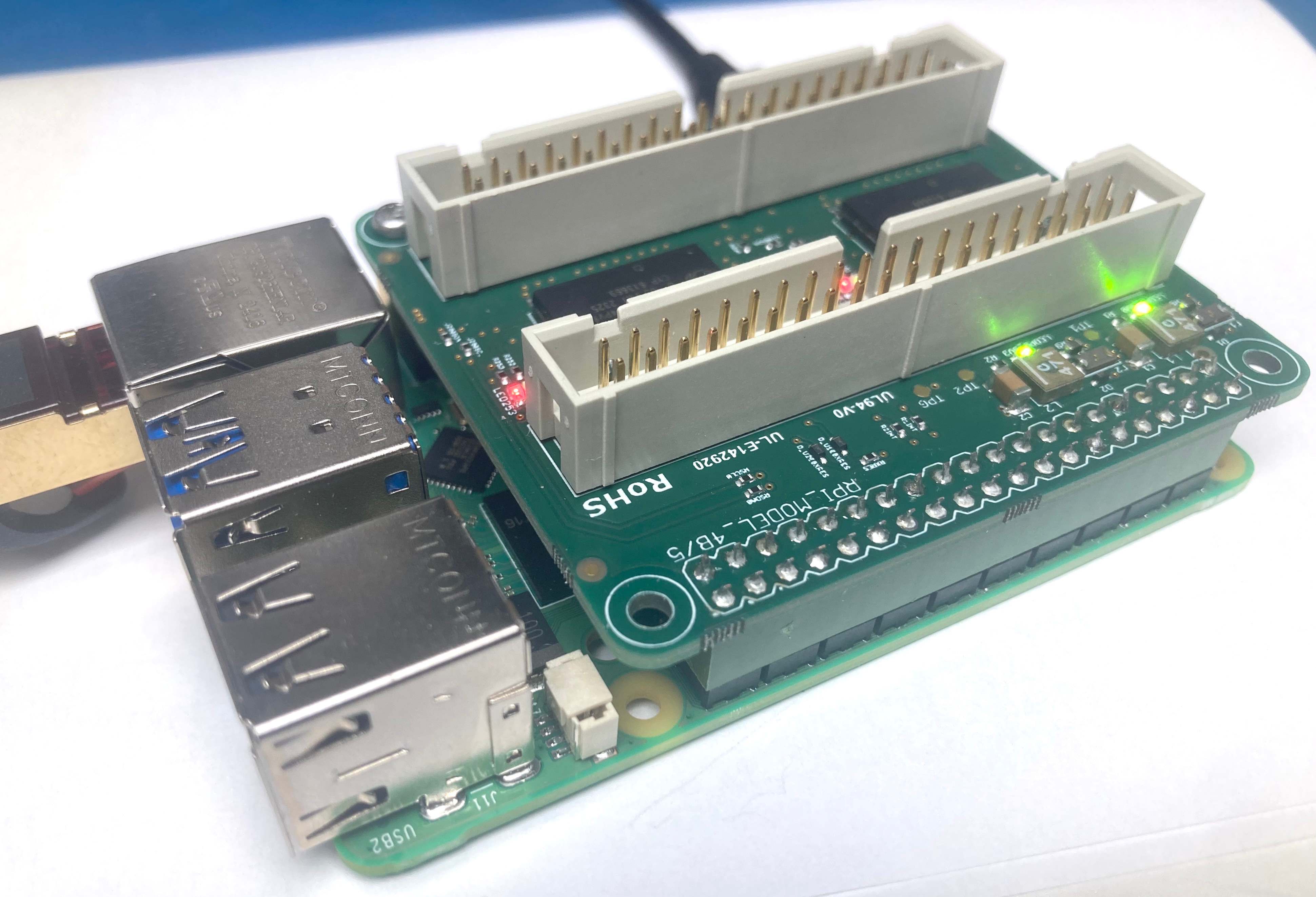

Der Kern des UKT ist eine Multi-IO Aufsteckkarte "Hat" für einen Raspberry Pi (4/5). Der UKT verfügt über 2x38 IO-Leitungen, die jeweils an den beiden 40 pol. Headern herausgeführt sind. Dort findet sich jeweils noch eine zusätzliche Spannungsversorgung (3,3V) für externe Geräte. Jede dieser IO-Leitungen kann nun als Ein- oder Ausgang  angesteuert werden und softwareseitig ausgewertet werden. Interrupt Signale sind ebenfalls bis zum GPIO Header herausgeführt. Jeder der 2x38 IO verfügt über eine kleine Schutzschaltung. Die technische Basis des UKT sind zwei Bausteine CY8C9540A die per I²C vom Raspberry Pi angesprochen werden können. Die jeweils verbleibenden zwei IOs pro Expander treiben je eine LED für Überwachungszwecke.

Bei unserer Anwendung übernimmt die Ansteuerung des UKT ein kleines Python-Script mit einer speziell für das UKT erstellen Bibliothek, das nun alle 76 * 76 Kombinationen aller IO-Leitungen durchtestet und das Ergebnis ("welcher Taster ist wie in die Matrix eingebunden", "gibt es dauerhafte Verbindungen" ...) in einem Protokoll ausgibt. Konfigurationsdateien enthalten typische Merkmale von bereits durchgetesteten Tastaturen.

Dieses universelle Produkt UKT ist als Entwicklungsmodul für eigene Anwendungen konzipiert, die derart viele IOs benötigen. Auch sind Anwendungen in Forschung und Lehre denkbar. Als Raspberry Pi Hat* ist dieses Produkt einmalig.

Sprechen Sie uns an!

Das Produkt ist wie alle TRACONTROL Produkte 100% "Made in Germany" und verfügt ebenso über eine erweiterte Produktgarantie.

Vertrieb auf Lager

Sie erhalten dieses Produkt und weitere Beratung direkt bei uns.

Abmessungen entsprechen den Raspberry Pi "Hat" Vorgaben* [*UKT verfügt aktuell über noch kein ID-EEPROM]
Breite:   56 mm
Länge:   65 mm
Höhe:   -
Gewicht: -


EAR: non "subject to the EAR"
ETZ: Y901
TARIC/HTS: -
EAN/GTIN: -
