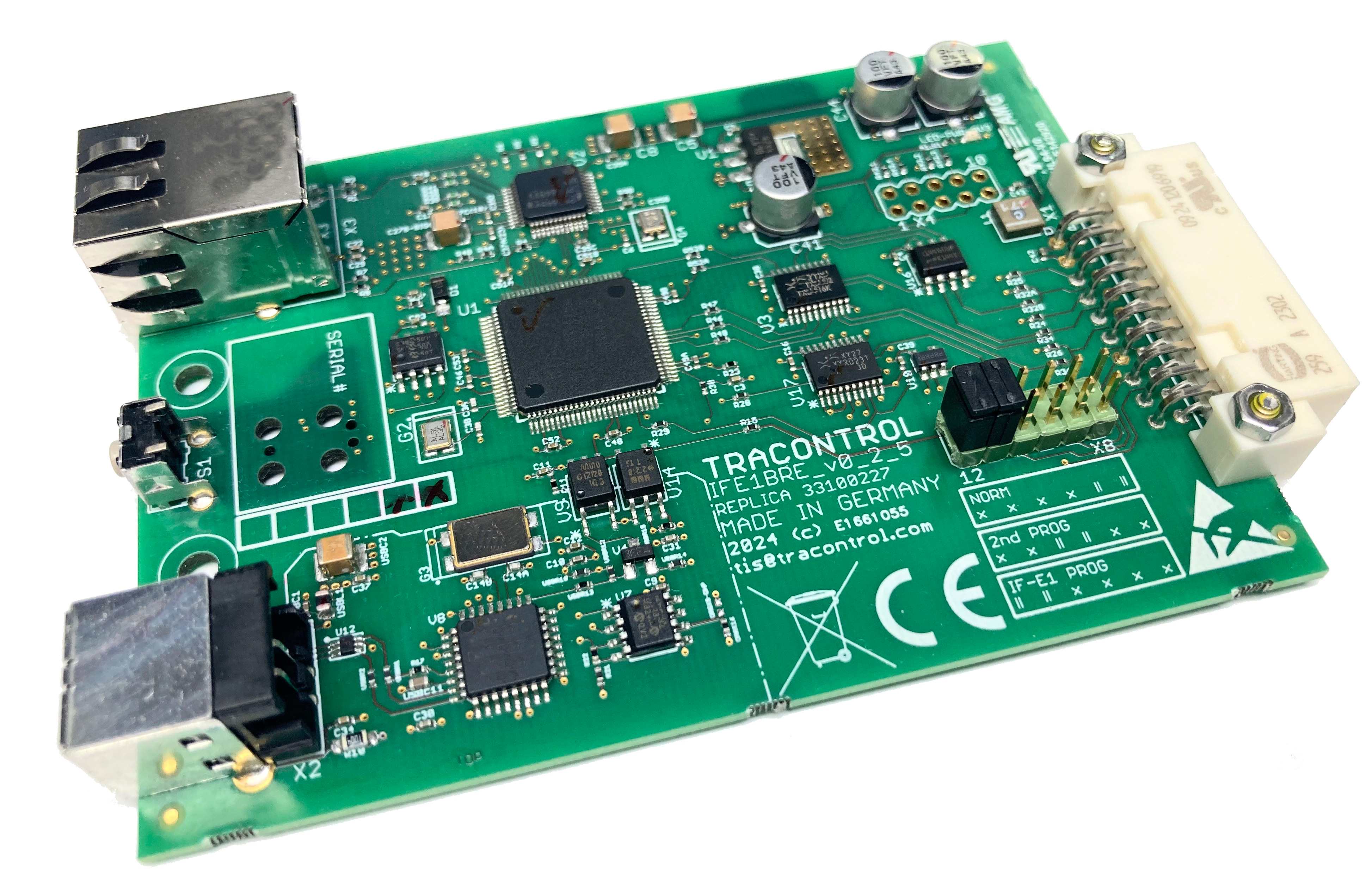

Produktsteckbrief: IF-E1B (33100227)
Die Digitale Schnittstellenkarte IF-E1B ist ein Nachbau und Ersatzprodukt des Interfaces, das auch in unseren Elektro-Automatik Geräten zum Einsatz kommt. Leider ist diese Interfacekarte nicht mehr am Markt erhältlich. Wir haben uns daher entschlossen, diese Interfacekarte (IF-E1B, Art.: 33100227) nachzubauen und nicht nur in unseren eigenen EA-Geräten zu verwenden, sondern diese hier in kleinen Stückzahlen als Nachbau anzubieten. Der ursprüngliche Hersteller hat uns dieses natürlich gestattet. Die Interfacekarte entspricht nicht mehr in allen Punkten dem Original und hat einige Verbesserungen erfahren.
Natürlich ist die Interfacekarte elektrisch 100% kompatibel und kann mit der aktuell verfügbaren Original-Software betrieben werden. Die IF-E1B passt in alle Geräte der Baureihen PS-, EL*1- sowie PSI-8000. Diese verfügen auf der Geräterückseite über ein Einschubfach für diese (und nur für diese!) Schnittstellenkarten.

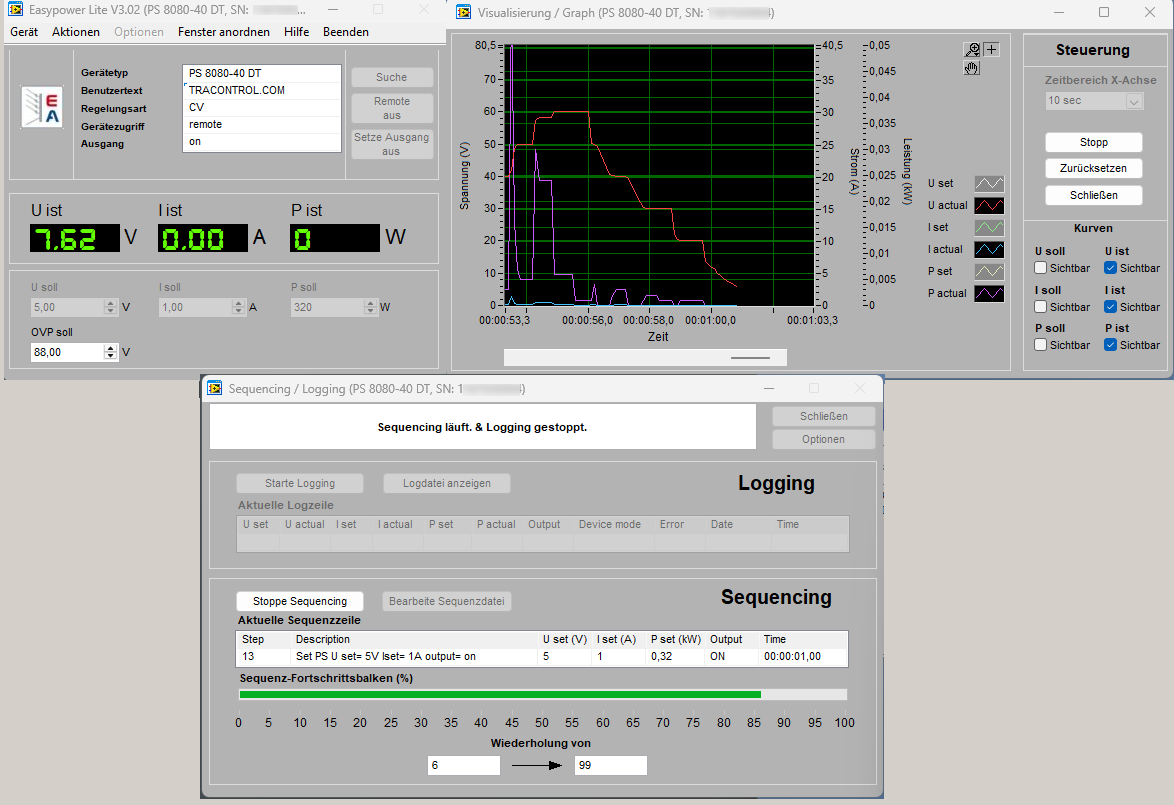

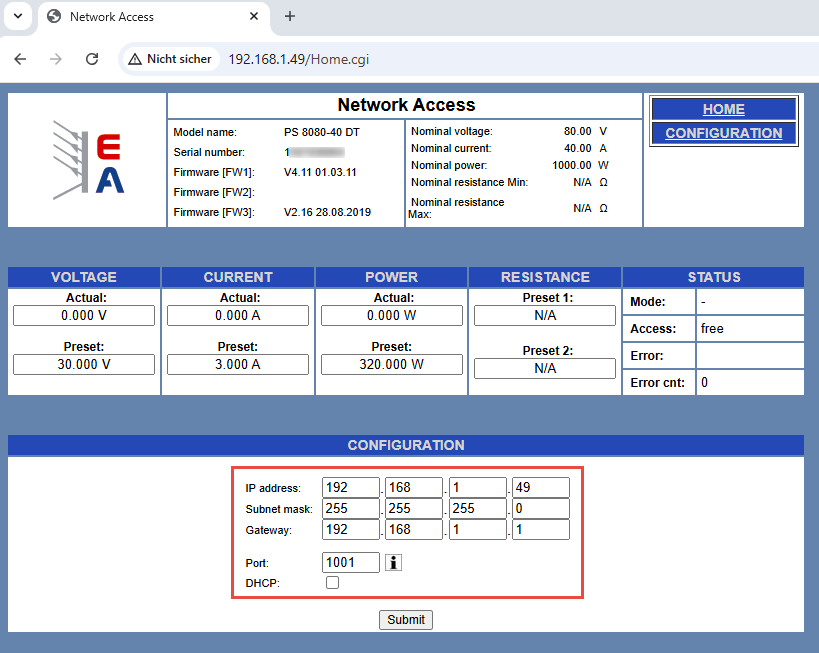

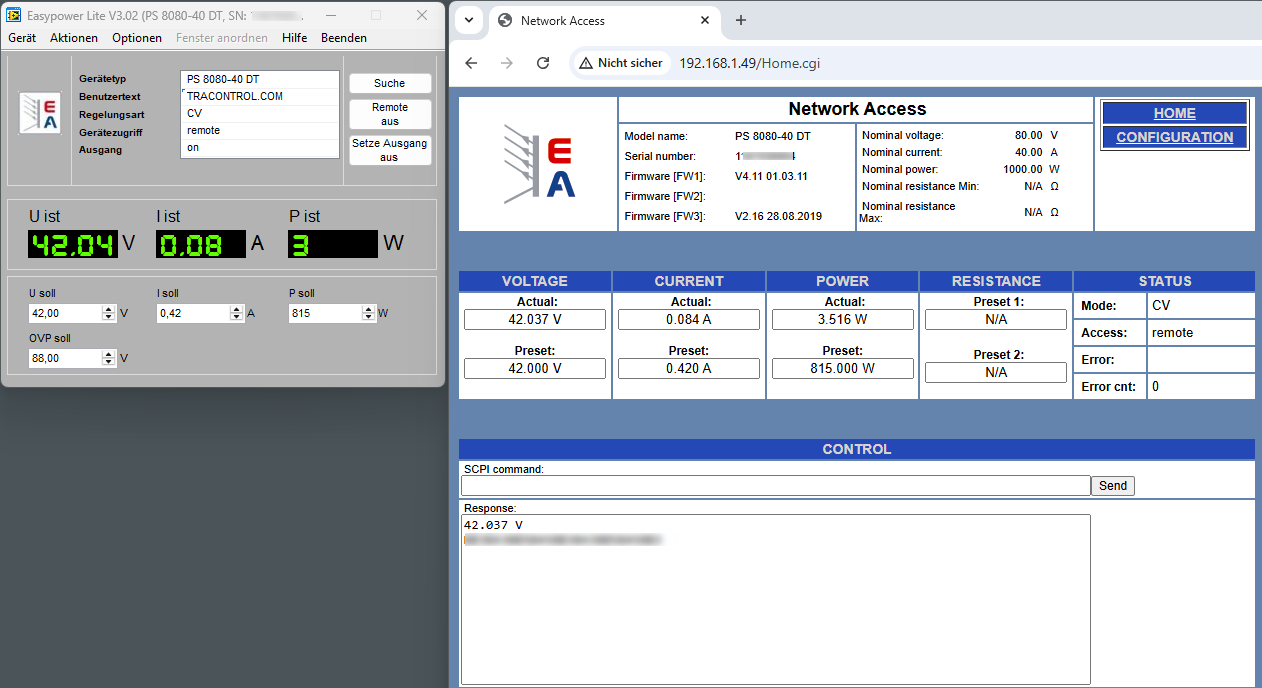

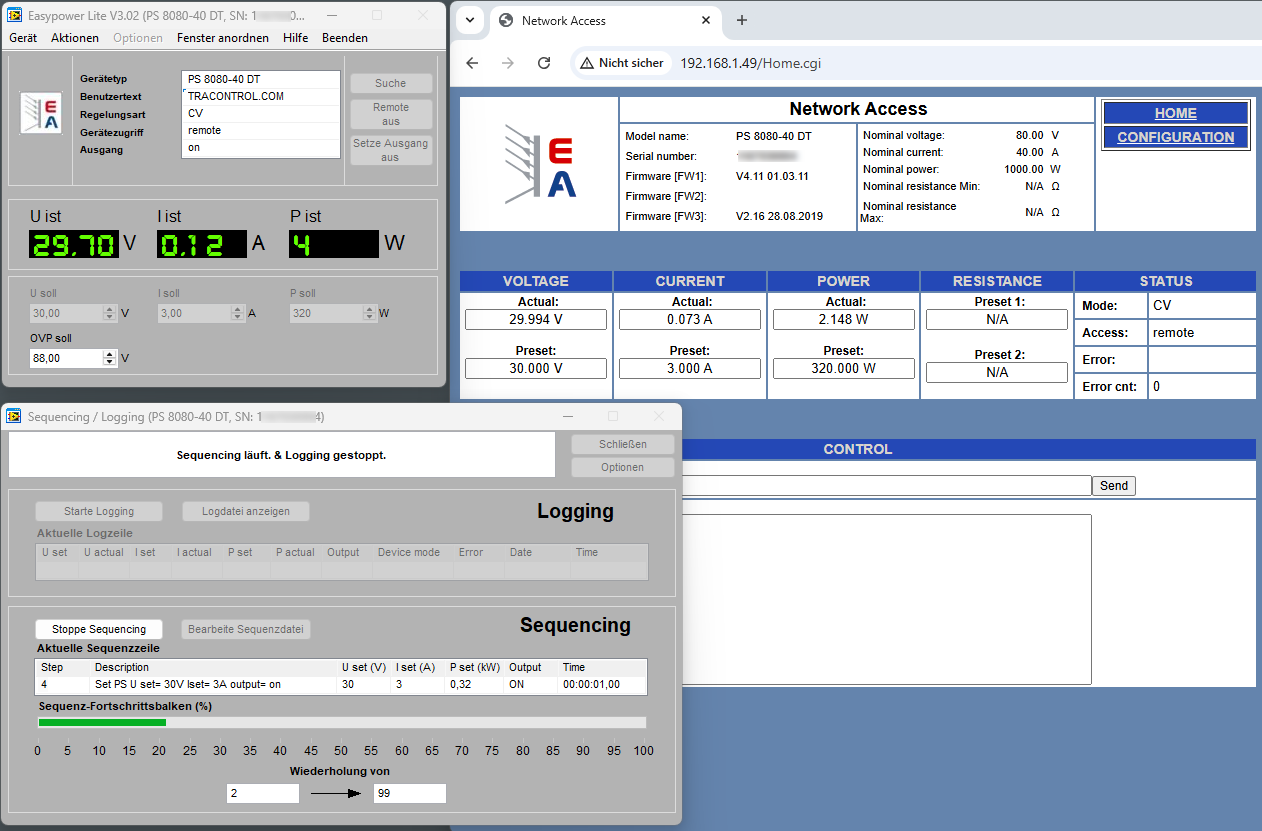

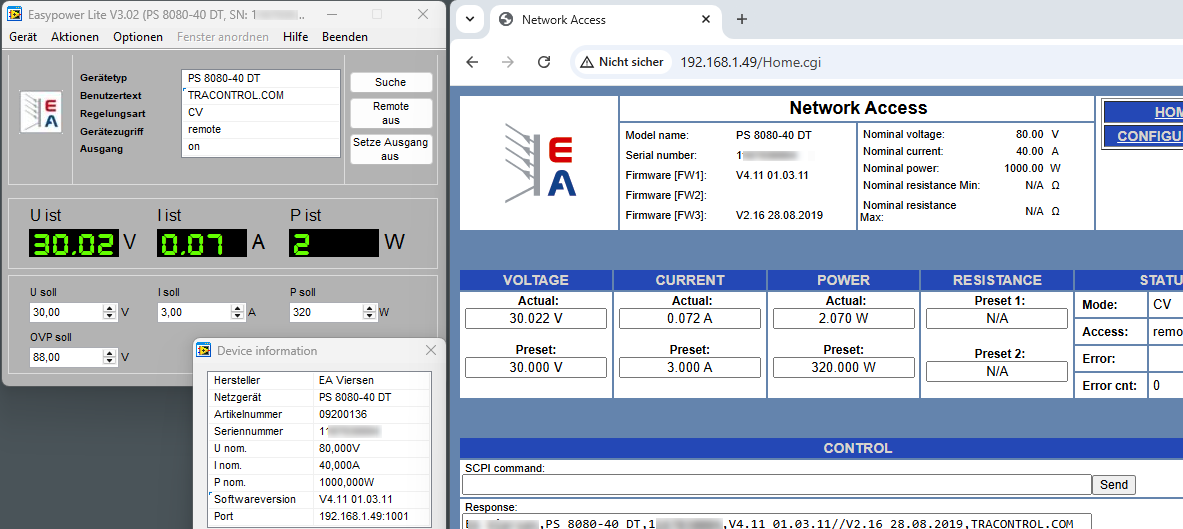

Die IF-E1B verfügt neben dem Ethernet-Anschluss auch noch über den USB (2.0) Anschluss für eine Enumeration als virtueller COM-Port. Beide Schnittstellen können direkt mit den Easy-Soft Programmen angesprochen werden. Die IF-E1B ermöglicht über den Ethernet Anschluss und die integrierte Web-Oberfläche aber Zusatzfunktionen wie SCPI und direkte Abfrage und Anzeige der Parameter des Hauptgerätes. Natürlich ist die Karte an beiden Schnittstellen galvanisch getrennt ausgeführt.
*1 Hinweis EA-EL3000/EL9000:
Wie auch in der original Dokumentation erwähnt, kann in Abhängigkeit des Geräte- oder Firmwareversion des EA-ELxxxx nur die USB-Buchse funktionsfähig sein. Eine Kommunikation über den Ethernet-Port des IF-E1B und die Web-Oberfläche ist dann nicht möglich.
Bitte beachten Sie weiter unten auf dieser Seite eine Liste mit bereits erfolgreich getesteten Kundengeräten. Die FW-Version ist jeweils die aktuelle und wurde vorher installiert.

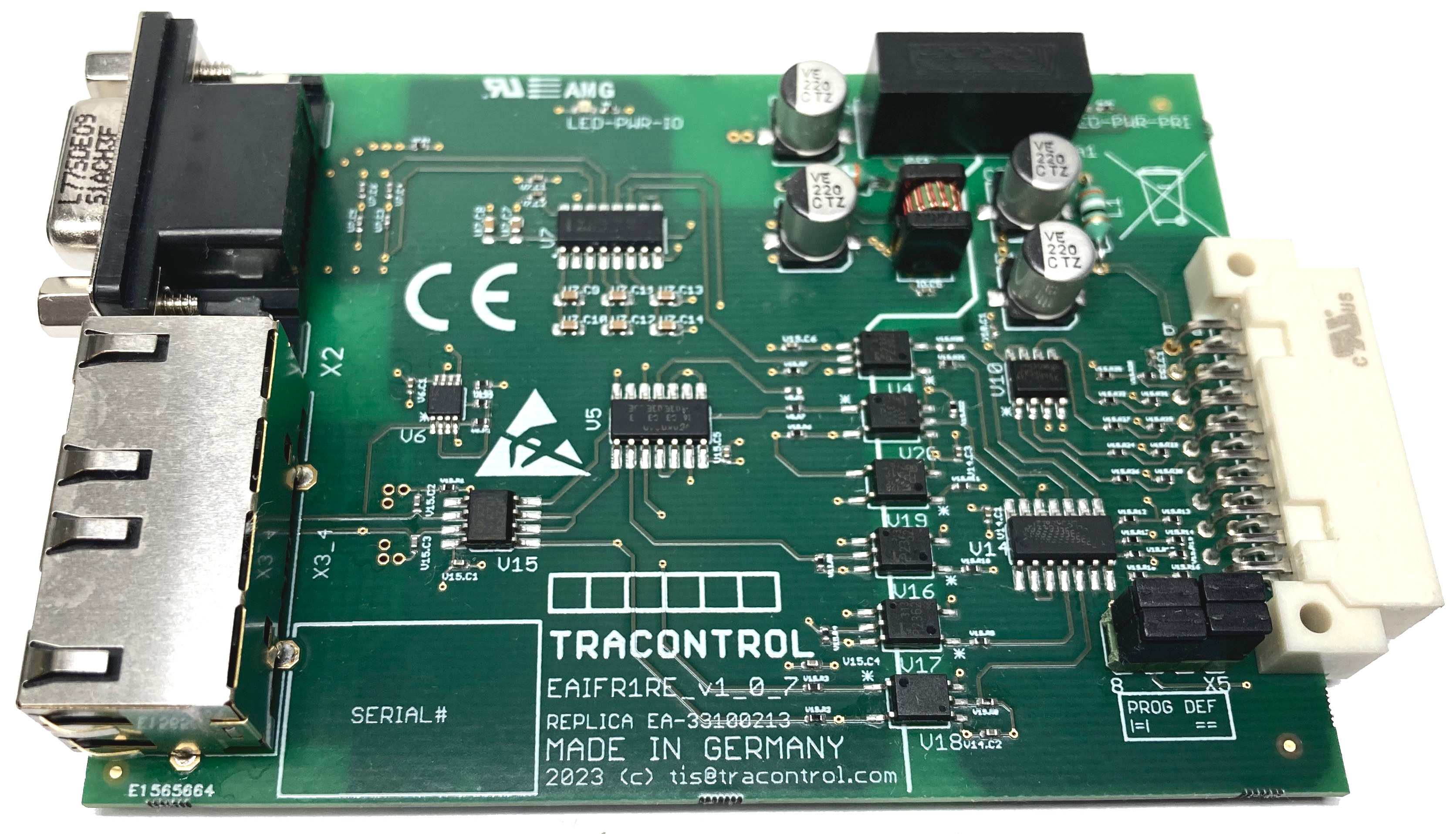

Die serielle Variante IF-R1 (nur RS232, Art.: 33100213) ist in der gleichen Qualität ebenfalls direkt bei uns in geringen Stückzahlen erhältlich. Beide Schnittstellenkarten ermöglichen auch den Update der Firmware des jeweiligen Hauptgerätes. Bei der IF-E1B erfolgt dies immer über den USB Port (virtueller COM-Port).
Sie erhalten neben der gewählten Interfacekarte eine ausführliche Beschreibung zur Inbetriebnahme und Downloads zu den benötigten Softwareprodukten. Das Produkt ist wie alle TRACONTROL Produkte 100% "Made in Germany" und verfügt ebenso über eine erweiterte Produktgarantie. Der Support für dieses Produkt erfolgt ausschließlich über uns.
auf LagerSie erhalten dieses Produkt und weitere Beratung direkt bei uns.
Abmessungen der Einbaukarten (zuzüglich der Frontplatte aus Edelstahl plus Befestigungsmaterial)
Breite: 72 mm
Länge: 100 mm
Höhe: -
Gewicht: -
EAR: non "subject to the EAR"
ETZ: Y901
TARIC/HTS: 9030.90.0000
EAN/GTIN: -
PS 8080-40 DT (9200136)
PS 8720-15 2U (9230139)
PS 8080-120 4U (9230142)
EL 9750-50 T (33200253) [hier nur USB]
EL 3160-60A (35320200)
EL 3400-25A (35320201)
